Пример построения графика двух функций с легендой и установкой ряда ее опций

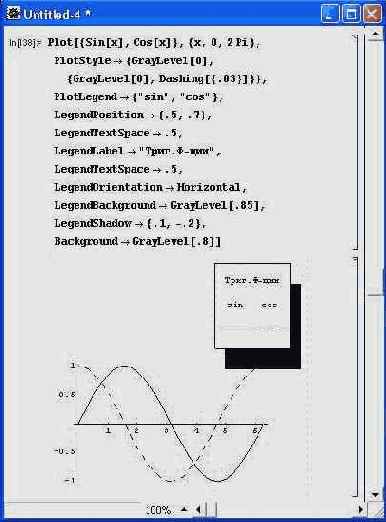

Пример 14.51. Пример построения графика двух функций с легендой и установкой ряда ее опций

В заключение отметим еще две функции подпакета Legend:

• Legend [legendargs, opts] — создает графический примитив для задания индивидуальной легенды;
• ShadowBox [pos, size, opts] — создает графический примитив в виде рамки для легенды.

К примеру, показанный ниже вызов функции ShadowBox создает графический примитив в виде пустой рамки с тенью:

ShadowBox[{0, 0}, {1, 1},ShadowBackground -> GrayLevel[.8]]

{GrayLevel[0.8], Rectangle[{0.1, -0.1), {1.1, 0.9}], GrayLevel[l], Rectangle[{0, 0}, {1, 1}], Thickness[0.001], GrayLevel[0], Line[{{0, 0), {1, 0), {1, 1}, {0, 1), {0, 0}}]} Для просмотра полученной рамки можно использовать команду Show[Graphics[%]]

Применение функции Graphics здесь связано с тем, что ShadowBox порождает графический примитив, а не законченный графический объект.
